Lampa uliczna jako element infrastruktury drogowej i osiedlowej

Oświetlenie ulic zwykle zauważamy dopiero wtedy, gdy zawodzi: gdy fragment drogi tonie w ciemności albo światło oślepia zamiast pomagać. Tymczasem za każdą oprawą stoi szereg decyzji projektowych dotyczących wysokości zawieszenia, rozstawu słupów, barwy światła i sposobu zasilania. Zarządcy dróg, administratorzy osiedli i samorządy porównują dziś rozwiązania pod kątem bezpieczeństwa, kosztów eksploatacji i wpływu na otoczenie. Dobrze zaplanowana instalacja ułatwia pieszym i kierowcom ocenę sytuacji na drodze, a mieszkańcom nie przeszkadza w odpoczynku. W artykule opisujemy budowę oprawy, podział na rodzaje, zasady doboru parametrów światła, typowe sposoby montażu oraz podstawy utrzymania instalacji.

Z czego składa się nowoczesna lampa uliczna

Podstawą jest korpus, najczęściej odlew aluminiowy, który chroni wnętrze przed wilgocią, pyłem i uderzeniami, a jednocześnie odprowadza ciepło. Do korpusu mocuje się klosz lub szybę, zwykle ze szkła hartowanego albo poliwęglanu, oraz uszczelki zapewniające odpowiednią szczelność. O jej poziomie informuje stopień ochrony IP, a o odporności na uderzenia kod IK.

Wewnątrz znajduje się źródło światła, układ optyczny i zasilacz. W oprawach LED optykę tworzą soczewki lub odbłyśniki kierujące strumień na jezdnię i chodnik, a nie w niebo. Zasilacz, zwany też driverem, stabilizuje prąd diod, a często ma też zabezpieczenie przeciwprzepięciowe. Uzupełnieniem są elementy mocujące do wysięgnika lub słupa oraz zaciski przyłączeniowe. Wzorcowym przykładem takiego zestawu jest lampa uliczna w wersji LED, gdzie wszystkie te części tworzą zamkniętą, łatwą w obsłudze całość.

Rodzaje lamp ulicznych ze względu na źródło światła i konstrukcję

Historycznie stosowano lampy sodowe wysokoprężne, rtęciowe i metalohalogenkowe. Dawały światło o charakterystycznej barwie, od pomarańczowej po chłodną białą, ale wymagały rozgrzewania, miały ograniczoną trwałość i traciły sprawność wraz z upływem czasu. Dziś zastępuje je technologia LED, która zapewnia natychmiastowe zapłonięcie, możliwość ściemniania i dłuższy czas pracy.

Pod względem konstrukcji wyróżnia się kilka grup:

• oprawy drogowe, o wydłużonym rozsyle, do ulic i dróg dojazdowych,

• oprawy parkowe i osiedlowe, niższe i o łagodniejszym wyglądzie,

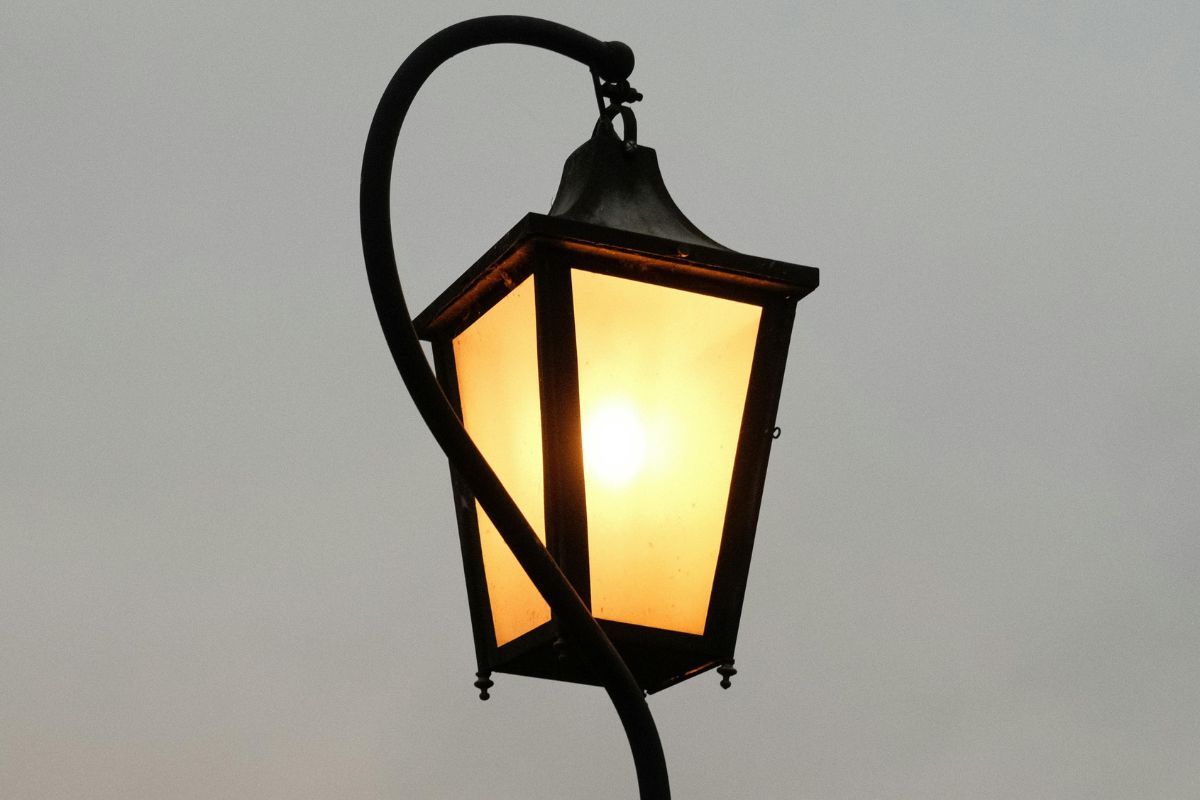

• latarnie ozdobne, stosowane w centrach miast i na deptakach,

• lampy solarne z własnym panelem i akumulatorem, przydatne tam, gdzie brak sieci,

• projektory i oprawy do oświetlania placów, parkingów i przejść dla pieszych.

Moc, temperatura barwy i rozsył światła w oświetleniu dróg

Moc oprawy nie mówi wszystkiego o jej skuteczności. Ważniejszy jest strumień świetlny w lumenach oraz skuteczność, czyli ilość światła uzyskana z każdego wata. Wymagane natężenie i równomierność oświetlenia zależą od klasy drogi, natężenia ruchu i obecności pieszych. Szczegółowe wartości wynikają z norm i projektu, który wykonuje uprawniony projektant.

Temperatura barwy określa, czy światło jest ciepłe, neutralne czy chłodne. Na osiedlach i przy terenach zielonych często wybiera się barwy cieplejsze, mniej uciążliwe dla mieszkańców i owadów, a na arteriach częściej neutralne, które dobrze oddają kontrasty. Równie ważny jest rozsył: asymetryczny kieruje światło na jezdnię i pas przyległy, a symetryczny sprawdza się na placach. Dobre ekranowanie ogranicza olśnienie i tzw. światło zaśmiecające.

Słupy, wysięgniki i sposoby montażu opraw na ulicy

Oprawę mocuje się na słupie stalowym, aluminiowym, żelbetowym lub kompozytowym. Wysokość dobiera się do szerokości jezdni i mocy źródła: wyższe punkty świetlne dają szerszy zasięg, lecz wymagają większej mocy i starannego ograniczenia olśnienia. Na osiedlach stosuje się zwykle słupy niższe, co zmniejsza rozproszenie światła w stronę okien.

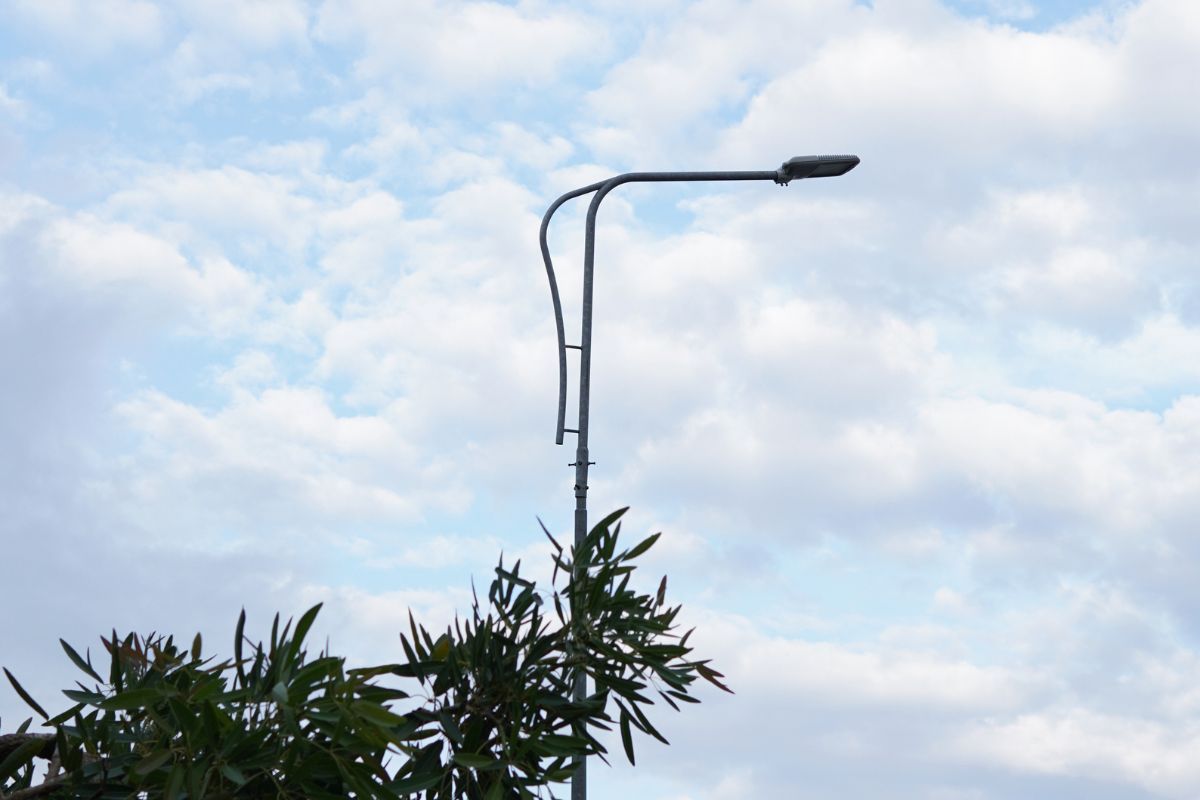

Oprawa może być osadzona na szczycie słupa, na wysięgniku jedno- lub wieloramiennym albo zawieszona na linach nad ulicą. Kąt nachylenia wpływa na rozkład światła, dlatego ustawia się go zgodnie z projektem. Słup posadawia się w fundamencie lub tulei, a przewody zasilające prowadzi kablem ziemnym albo linią napowietrzną. Prace przy instalacji elektrycznej wykonują osoby z odpowiednimi uprawnieniami, a wymagania szczegółowe podaje producent oprawy i projekt.

Przeglądy, sterowanie i konserwacja instalacji oświetleniowej

Oświetleniem ulic steruje się zwykle za pomocą zmierzchowych czujników albo zegarów astronomicznych, które włączają światło o zmierzchu i wyłączają o świcie. Coraz częściej stosuje się też ściemnianie nocą, według zaprogramowanego harmonogramu lub na podstawie czujników ruchu. Systemy zdalnego zarządzania pozwalają wykrywać awarie bez objeżdżania ulic.

Konserwacja obejmuje okresowe mycie kloszy, kontrolę uszczelnień, połączeń elektrycznych i stanu zabezpieczeń przepięciowych. Sprawdza się też stabilność słupów, korozję elementów mocujących i stan fundamentów. Osobno ocenia się zachowanie parametrów świetlnych, ponieważ strumień diod z czasem spada. Częstotliwość i zakres przeglądów określają przepisy oraz zalecenia producenta, a ich realizacją zajmują się wykwalifikowane ekipy.
